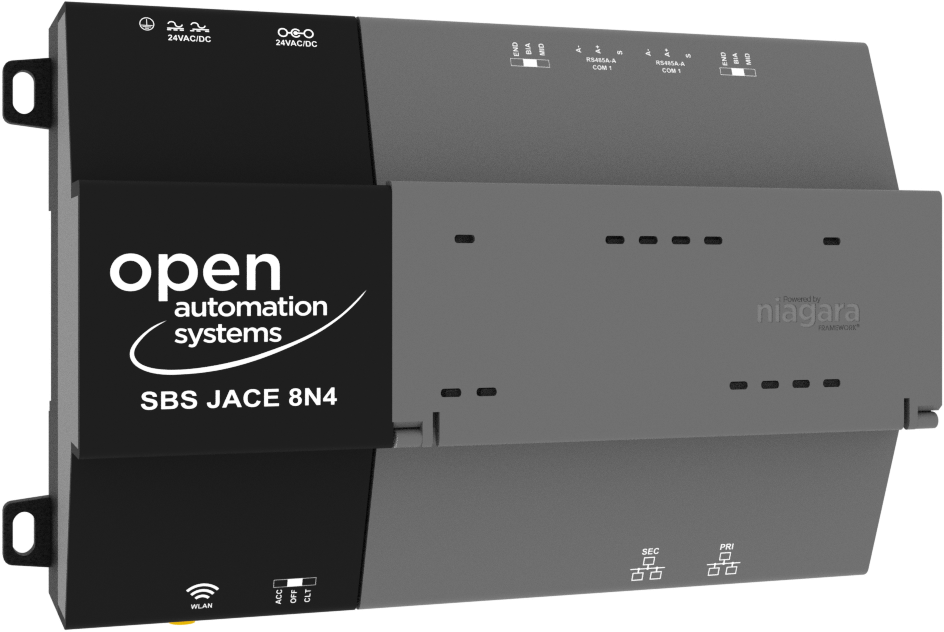

OAS SBS JACE 8N4 BACnet® Automationsplattform
Die offene und hochperformante Automations und Integrationsplattform, basierend auf dem Niagara Framework® N4. Für OAS Systempartner.
SBS IOM (Modbus) I/O Feldbusmodule
Das offene Modbus I/O System
Die OAS-SBS-IOM Serie besteht aus kompakten Feldbusmodulen mit Ein- und Ausgängen für die Montage auf DIN-Schiene, auf der Montageplatte im Schaltschrank oder Elektroverteiler oder im 19“- Rack, zur Montage auf der Tür.
Offen, kompakt, komfortabel
Schlank, intelligent und standardisiert ist die Serie der SBS IOM Feldbusmodule von OAS. Diese besteht aus kompakten Feldbusmodulen mit Ein- und Ausgängen für analoge und digitale Signale. Die Feldbusmodule erfassen die Signale der gebäudetechnischen Anlagen und geben sie an die Controller weiter. Durch die standardisierte Kommunikation über Modbus werden keine weiteren Gateways benötigt.
OAS-SBS-IOM-1021
Analogeingänge
8 Analogeingänge: 8 AI-Modul (aktiv/passiv), 8 x Status-LED
Das SBS Analog-Eingangs-Modul zur Aufschaltung und Signalisierung von bis zu acht analogen Werten. Es können aktive Signale (0...10V) und verschiedene passive Fühler (z.B. Pt1000, Ni1000) angeschlossen werden.
OAS-SBS-IOMR-1022
Analogausgänge
8 Analogausgänge: 8 AO-Modul (0..10V), 8 x Auto-Hand Poti
Analog-Ausgangs-Modul zur Ausgabe von acht 0…10 V Steuersignalen. Mit Hilfe der Schalter und Potis kann eine sog. lokale Vorrangbedienung (LVB) realisiert werden.
OAS-SBS-IOM-1023
Digital / Binäreingänge
16 Digital- Binäreingänge: 16 DI- Modul (24V), 16 x LED Status rot / grün
Digital-Eingangs-Modul zur Aufschaltung und Signalisierung von bis zu 16 Meldungen. Die digitalen Eingänge können als Zähler genutzt werden.
OAS-SBS-IOMR-1024
Relaisausgänge
8 Digitalausgänge 3A: 8 DO- Modul Relaisausgänge
Digital-Ausgangs-Modul mit Relaisausgängen 230 V / 3 A in zwei Gruppen, zur Ansteuerung von acht Antrieben o.ä., LVB-Realisierung mittels Schiebeschalter.
OAS-SBS-IOMR-1025
3- Punkt- Relaisausgänge
2x 3-Punkt Relaisausgänge: 2x 3-Punkt DO-/ 4x DI-Modul
Digital-Ausgangs-Modul mit 2 x 3- Punkt- Relaisausgängen 230 V / 3 A in zwei Gruppen, zur Ansteuerung von 2 AUF - STOPP - ZU - Antrieben wie Ventile, Klappen, Rollläden. Jalousien o.ä.
LVB-Realisierung mittels Schiebeschalter. 2 x Auto-Off -Man (Hand)- Schalter, 2 x AUF – STOPP – ZU – Schalter
Parameter wie Laufzeiten, Notstellung usw. sind komfortabel via NIAGARA N4- basiertem OAS I/O WEB Modul Konfigurator einstellbar. Die Parameter stehen auch als offengelegte Modbus Register zur Verfügung.
Tridium JACE 8000® BACnet® Automationsplattform
Die offene und hochperformante Automations und Integrationsplattform, basierend auf dem Niagara Framework® N4.
JACE 8000® - I/O Modul IO R 34
34 E/A-Punkte Modul (IO-R-34)
16 universelle Eingänge:
• Typ-3- Temperaturfühler (10 K),
• 0-100 kOhm,
• 0-10 V DC,
• 0-20 mA mit externem Widerstand
10 Relaisausgänge (A-Kontakte, 24 V AC bei 0,5 A)
8 analoge Ausgänge (0-10 V DC)
Mehr erfahren
JACE 8000® - I/O Modul IO R 16
16 E/A-Punkte Modul (IO-R-16)
8 universelle Eingänge:
• Typ-3- Temperaturfühler (10 K),
• 0-100 kOhm,
• 0-10 V DC,
• 0-20 mA mit externem Widerstand
4 Relaisausgänge (A-Kontakte, 24 V AC bei 0,5 A)
4 analoge Ausgänge (0-10 V DC)
Mehr erfahren
Niagara EDGE 10 BACnet® I/O Controller
IP-basierter IO-Controller, basierend auf dem Niagara Framework N4.
• 5 universelle Eingänge
• 3 digitale Ausgänge
• 2 analoge Ausgänge
• 1 serieller 485-Anschluss
• 2 Ethernet-Anschlüsse
